Einsteckschlösser

Einsteckschlösser von ABUS für Wohnungs- und Haustüren — DIN links oder DIN rechts, mit rundem oder kantigem Stulp. Ob ein Schloss passt, entscheiden vier Maße: Die Anleitung zum Ausmessen finden Sie unter dem Sortiment. Persönliche Beratung, Qualität vom Fachhändler, schneller Versand.
Ansicht als

Was macht das Einsteckschloss?

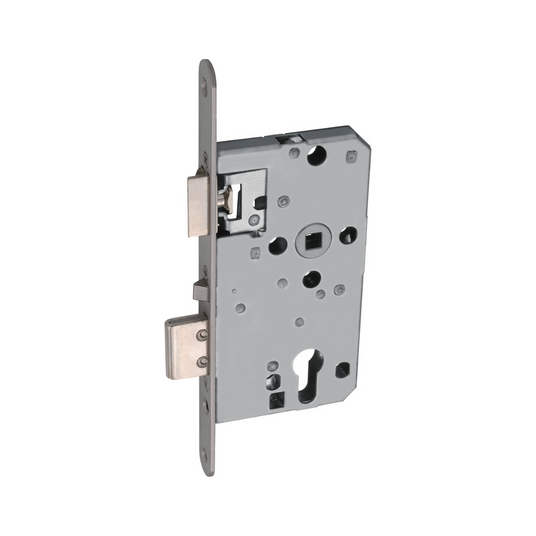

Das Einsteckschloss sitzt im Türblatt und ist die Mechanik hinter Drücker und Schlüssel: Die Falle — der abgeschrägte Schnapper — hält die Tür beim Zuziehen geschlossen und wird über den Türgriff betätigt. Der Riegel fährt erst beim Abschließen aus, gesteuert über den Schließzylinder; bei unseren Modellen zweitourig, also mit zwei Schlüsselumdrehungen für den vollen Riegelausschluss.

Unsere Modelle: Wohnungstür oder Haustür?

  • ABUS ES PZ3 — für Wohnungsabschlusstüren, nach DIN 18251-1, Klasse 3. Dornmaß 55 mm, Entfernung 72 mm, 8-mm-Nuss, Edelstahl-Stulp 20 × 235 mm (rund). Erhältlich für DIN-linke und DIN-rechte Türen.
  • ABUS ESHT PZ — für Haustüren, Made in Germany. Dornmaß 65 mm, Entfernung 92 mm, 10-mm-Stahlflügelnuss, Stulp 20 × 280 mm (rund) oder 24 × 280 mm (kantig), weitere Stulpbreiten und Färbungen verfügbar.

Die Begriffe — in einer Minute erklärt

ABUS Grafik: Entfernungsmaß, Dornmaß und Nussmaß (Vierkant) am Einsteckschloss, mit Werten je Türart

  • Stulp: die Metallleiste an der Türkante, durch die Falle und Riegel austreten — das einzige von außen sichtbare Teil des Schlosses. Angegeben werden Breite × Länge (z. B. 20 × 235 mm) und die Form: rund = abgerundete Enden, kantig = rechteckige Enden.
  • Dornmaß: der Abstand von der Vorderkante des Stulps bis zur Mitte der Drückernuss (und damit auch zur Zylinder-Achse).
  • Entfernung (Entfernungsmaß): der Abstand zwischen der Mitte der Drückernuss und der Mitte des Zylinderlochs. Typisch: 72 mm bei Wohnungs- und Zimmertüren, 92 mm bei Haustüren — genau die Werte unserer beiden Modelle.
  • Nuss (Vierkant): die vierkantige Aufnahme, in der der Stift des Türdrückers steckt. 8 mm bei Wohnungstüren, 10 mm bei Haustüren — der Drücker bzw. Beschlag muss denselben Vierkant haben.
  • DIN links / DIN rechts: die Öffnungsrichtung der Tür — sie bestimmt, in welche Richtung die Fallenschräge zeigt.

So messen Sie Ihr Einsteckschloss aus

Am einfachsten messen Sie am vorhandenen Schloss — bei geöffneter Tür, alle Werte in Millimetern:

  1. DIN-Richtung bestimmen: Stellen Sie sich auf die Seite, zu der die Tür aufschwingt — dort, wo Sie die Türbänder (Scharniere) sehen. Bänder links = DIN links, Bänder rechts = DIN rechts.

    ABUS Grafik: DIN links und DIN rechts — Öffnungsrichtung der Tür erkennen

  2. Stulp messen: Breite und Länge der Metallleiste an der Türkante, dazu die Form notieren (rund oder kantig).
  3. Dornmaß messen: von der Stulp-Vorderkante bis zur Mitte des Drückers.
  4. Entfernung messen: von der Mitte des Drückers bis zur Mitte des Zylinders. 72 mm deutet auf eine Wohnungs-, 92 mm auf eine Haustür.
  5. Vierkant prüfen: Stärke des Drückerstifts — 8 oder 10 mm.

Mit DIN-Richtung, Stulpform und den drei Maßen finden Sie oben im Sortiment das passende Modell. Unsicher? Rufen Sie an — wir gehen die Maße gemeinsam durch.

Passt zusammen? Schloss, Zylinder, Beschlag

Einsteckschloss, Schließzylinder und Schutzbeschlag greifen ineinander: Die Entfernung des Schlosses muss zum Beschlag passen (unser Haustür-Duo: ESHT PZ mit 92 mm + Schutzbeschlag HLS214 mit 92-mm-Abstandsmaß und 10-mm-Vierkant), der Zylinder zur Türstärke — wie Sie ihn messen, steht in der Übersicht Schließzylinder. Den Gesamtüberblick zur Türsicherheit finden Sie in der Kategorie Türsicherheit.

Persönliche Beratung, Qualität vom Fachhändler, schneller Versand.

Häufige Fragen

Woher weiß ich, ob meine Tür DIN links oder DIN rechts ist?

Stellen Sie sich auf die Seite, zu der die Tür aufschwingt — dort sehen Sie die Bänder (Scharniere). Sitzen sie links, ist die Tür DIN links; sitzen sie rechts, DIN rechts.

Was ist das Dornmaß?

Der Abstand von der Vorderkante des Stulps bis zur Mitte der Drückernuss. Unsere Modelle: 55 mm (ES PZ3, Wohnungstür) und 65 mm (ESHT PZ, Haustür).

Was bedeutet die Entfernung 72 oder 92 mm?

Den Abstand zwischen Drückernuss und Zylinderloch, jeweils Mitte zu Mitte: 72 mm ist bei Wohnungs- und Zimmertüren üblich, 92 mm bei Haustüren. Beschlag und Schloss müssen dasselbe Maß haben.

Was ist der Stulp — und rund oder kantig?

Die Metallleiste an der Türkante, durch die Falle und Riegel austreten. „Rund" heißt abgerundete Enden, „kantig" rechteckige — die Form muss zur Aussparung in Ihrer Tür passen. Das ESHT PZ gibt es in beiden Formen.

Welchen Vierkant brauche ich — 8 oder 10 mm?

Messen Sie den Drückerstift: Wohnungstüren haben üblicherweise 8 mm (wie das ES PZ3), Haustüren 10 mm (wie das ESHT PZ). Nuss und Drücker müssen dieselbe Stärke haben.

Welches Einsteckschloss passt zu welcher Tür?

Für Wohnungsabschlusstüren das ES PZ3 (DIN 18251-1, Klasse 3, Entfernung 72 mm), für Haustüren das ESHT PZ (Made in Germany, Entfernung 92 mm). Beide gibt es für DIN-linke und DIN-rechte Türen.
