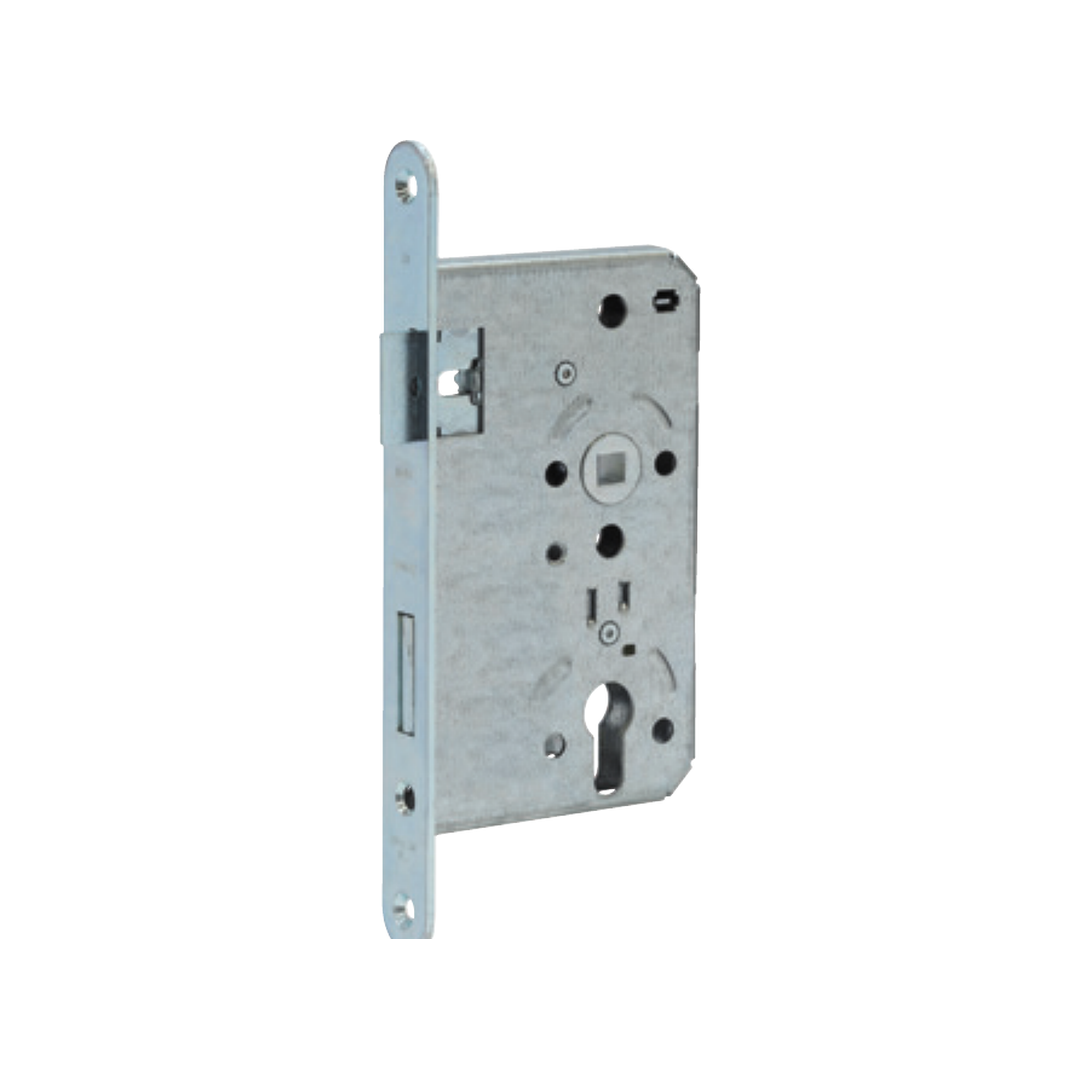

Einsteckschloss EFS PZ runder Stulp für Feuerschutztüren
inkl. MwSt. zzgl. 3,90€ Versand | Kostenloser Versand ab 50€
- Bewährte ABUS Qualität
- Direkt vom Fachhändler
- Schneller und unkomplizierter Bestellvorgang
- Direkte Ansprechpartner
Einsteckschloss EFS PZ runder Stulp für Feuerschutztüren - Links ist auf Lager und wird versandt, sobald es wieder verfügbar ist
Verfügbarkeit für Abholungen konnte nicht geladen werden
Spezifikation
Spezifikation
-
Dornmaß
-
Entfernung
-
Nuss (Vierkant)
-
Stulp
Richtig messen — Schritt für Schritt
Richtig messen — Schritt für Schritt
Am einfachsten messen Sie am vorhandenen Schloss — bei geöffneter Tür, alle Werte in Millimetern:
- DIN-Richtung bestimmen: Bänder (Scharniere) links = DIN links, Bänder rechts = DIN rechts.
- Stulp messen: Breite und Länge der Metallleiste an der Türkante, dazu die Form (rund oder kantig).
- Dornmaß messen: von der Stulp-Vorderkante bis zur Mitte des Drückers.
- Entfernung messen: von der Mitte des Drückers bis zur Mitte des Zylinders. 72 mm deutet auf eine Wohnungs-, 92 mm auf eine Haustür.
- Vierkant prüfen: Stärke des Drückerstifts — 8 oder 10 mm.
Unsicher? Rufen Sie an — wir gehen die Maße gemeinsam durch.
Begriffe erklärt
Begriffe erklärt
- Stulp: die Metallleiste an der Türkante, durch die Falle und Riegel austreten — das einzige von außen sichtbare Teil. Angegeben als Breite × Länge, mit Form rund (abgerundete Enden) oder kantig (rechteckige Enden).
- Dornmaß: der Abstand von der Vorderkante des Stulps bis zur Mitte der Drückernuss.
- Entfernung (Entfernungsmaß): der Abstand zwischen der Mitte der Drückernuss und der Mitte des Zylinderlochs. Typisch 72 mm bei Wohnungs-, 92 mm bei Haustüren.
- Nuss (Vierkant): die vierkantige Aufnahme, in der der Stift des Türdrückers steckt — 8 mm bei Wohnungs-, 10 mm bei Haustüren. Drücker bzw. Beschlag müssen denselben Vierkant haben.
- DIN links / DIN rechts: die Öffnungsrichtung der Tür — sie bestimmt, in welche Richtung die Fallenschräge zeigt.
Produktdetails
-
Beschreibung
EINSTECKSCHLOSS FÜR STAHL- UND FEUERSCHUTZTÜREN
Das ABUS EFS PZ ist für Stahl- und Feuerschutztüren geprüft — nach DIN 12209:2004, MPA-geprüft und überwacht, Made in Germany, ABUS Security Level 7.
Ein hochwertiges Einsteckschloss für den Brandschutz: Es hält im Brandfall zuverlässig und arbeitet im Alltag leise dank der Flüsterfalle.
- Für Stahl- und Feuerschutztüren geeignet — geprüft nach DIN 12209:2004, MPA-geprüft und überwacht
- Flüsterfalle aus Metall mit hochwertiger Kunststoffeinlage — reduziert die Geräusche beim Schließen
- Beim Zuziehen wird nur die Flüsterfalle betätigt; der Riegel verschließt die Tür erst bei Nutzung des Türzylinders
- Riegel aus Stahl, verzinkt — Riegelausschluss 11/22 mm (zweitourig), Fallenausschluss 12 mm
- Schlosskasten aus verzinktem Stahlblech (165 × 98 mm), Stahlstulp 24 × 235 mm verzinkt
- Erhältlich für DIN links und DIN rechts — wählen Sie oben die Öffnungsrichtung
- Entfernungsmaß 72 mm, Dornmaß 65 mm, Vierkant (Nuss) 9 mm
Wie Sie Dornmaß, Entfernung und Nuss an Ihrer Tür messen, zeigt der Abschnitt „Richtig messen" weiter unten.
-
Einsatz und Anwendung
Technologie
DIN links oder DIN rechts? So erkennen Sie es
Die Öffnungsrichtung entscheidet, welche Ausführung Sie brauchen. So bestimmen Sie sie: Stellen Sie sich auf die Seite, zu der die Tür auf Sie zu aufschwingt — dort, wo Sie die Türbänder (Scharniere) sehen. Sitzen die Bänder links, ist die Tür DIN links; sitzen sie rechts, ist sie DIN rechts. Beide ABUS-Einsteckschlösser gibt es für DIN-linke und DIN-rechte Türen.
Die Maße dieses Schlosses
Die wichtigsten Werte sind in der Zeichnung eingetragen. Vergleichen Sie sie mit Ihrer vorhandenen Tür:
| Dornmaß Stulp-Vorderkante bis Mitte Drückernuss | 65 mm |
| Entfernung Mitte Drückernuss bis Mitte Zylinder/Verschluss | 72 mm |
| Nuss (Vierkant) Aufnahme für den Drückerstift | 9 mm |
| Stulp Metallleiste an der Türkante (Breite × Länge) | 24 × 235 mm (rund, verzinkt) |
Entfernungsmaß, Dornmaß und Nussmaß auf einen Blick
Die wichtigsten Maße eines Einsteckschlosses — mit den typischen Werten je Türart:
Wie Sie diese Maße Schritt für Schritt an Ihrer Tür ermitteln, steht oben unter „Richtig messen".
Häufig gestellte Fragen (FAQ)
Passt dieses Einsteckschloss in meine Tür?
Passt dieses Einsteckschloss in meine Tür?
Das entscheiden vier Angaben, die Sie mit den Werten in der technischen Zeichnung oben abgleichen: die Öffnungsrichtung (DIN links / DIN rechts), das Dornmaß, die Entfernung und der Vierkant (Nuss). Stimmen diese mit Ihrer vorhandenen Tür überein, passt das Schloss. Am einfachsten messen Sie am ausgebauten Altschloss. Unsicher? Rufen Sie an — wir gehen die Maße gemeinsam durch.
DIN links oder DIN rechts — wie finde ich das bei meiner Tür heraus?
DIN links oder DIN rechts — wie finde ich das bei meiner Tür heraus?
Stellen Sie sich auf die Seite, zu der die Tür aufschwingt — dort sehen Sie die Bänder (Scharniere). Sitzen die Bänder links, ist die Tür DIN links; sitzen sie rechts, DIN rechts. Wählen Sie oben die zu Ihrer Tür passende Ausführung.
Was bedeuten Dornmaß, Entfernung und Nuss?
Was bedeuten Dornmaß, Entfernung und Nuss?
Drei Maße, die Sie in der Zeichnung oben wiederfinden: Das Dornmaß ist der Abstand von der Vorderkante des Stulps (der Metallleiste an der Türkante) bis zur Mitte der Drückernuss. Die Entfernung ist der Abstand zwischen Drückernuss und Zylinderloch, jeweils Mitte zu Mitte. Der Vierkant (Nuss) ist die Stärke der Aufnahme für den Türdrücker. Alle drei müssen zu Ihrer Tür bzw. Ihrem Beschlag passen.
Wohnungsabschlusstür oder Haustür — welches Einsteckschloss brauche ich?
Wohnungsabschlusstür oder Haustür — welches Einsteckschloss brauche ich?
Für Wohnungsabschlusstüren sind die Modelle der PZ2-/PZ3-Reihe ausgelegt, für Haustüren das ESHT PZ (Made in Germany). Der Unterschied liegt vor allem im Dornmaß und in der Entfernung — welche Werte dieses Modell hat, sehen Sie in der Zeichnung und der Tabelle oben. Bei gemischten oder unklaren Fällen beraten wir Sie gern.
