Einsteckschloss ESR PZ kantiger Stulp für Rohrrahmentüren
inkl. MwSt. zzgl. 3,90€ Versand | Kostenloser Versand ab 50€
- Bewährte ABUS Qualität
- Direkt vom Fachhändler
- Schneller und unkomplizierter Bestellvorgang
- Direkte Ansprechpartner
Einsteckschloss ESR PZ kantiger Stulp für Rohrrahmentüren - 25 mm ist auf Lager und wird versandt, sobald es wieder verfügbar ist
Verfügbarkeit für Abholungen konnte nicht geladen werden
Spezifikation
Spezifikation
-
Dornmaß
-
Entfernung
-
Nuss (Vierkant)
-
Stulp
Richtig messen — Schritt für Schritt
Richtig messen — Schritt für Schritt
Am einfachsten messen Sie am vorhandenen Schloss — bei geöffneter Tür, alle Werte in Millimetern:
- DIN-Richtung bestimmen: Bänder (Scharniere) links = DIN links, Bänder rechts = DIN rechts.
- Stulp messen: Breite und Länge der Metallleiste an der Türkante, dazu die Form (rund oder kantig).
- Dornmaß messen: von der Stulp-Vorderkante bis zur Mitte des Drückers.
- Entfernung messen: von der Mitte des Drückers bis zur Mitte des Zylinders. 72 mm deutet auf eine Wohnungs-, 92 mm auf eine Haustür.
- Vierkant prüfen: Stärke des Drückerstifts — 8 oder 10 mm.
Unsicher? Rufen Sie an — wir gehen die Maße gemeinsam durch.
Begriffe erklärt
Begriffe erklärt
- Stulp: die Metallleiste an der Türkante, durch die Falle und Riegel austreten — das einzige von außen sichtbare Teil. Angegeben als Breite × Länge, mit Form rund (abgerundete Enden) oder kantig (rechteckige Enden).
- Dornmaß: der Abstand von der Vorderkante des Stulps bis zur Mitte der Drückernuss.
- Entfernung (Entfernungsmaß): der Abstand zwischen der Mitte der Drückernuss und der Mitte des Zylinderlochs. Typisch 72 mm bei Wohnungs-, 92 mm bei Haustüren.
- Nuss (Vierkant): die vierkantige Aufnahme, in der der Stift des Türdrückers steckt — 8 mm bei Wohnungs-, 10 mm bei Haustüren. Drücker bzw. Beschlag müssen denselben Vierkant haben.
- DIN links / DIN rechts: die Öffnungsrichtung der Tür — sie bestimmt, in welche Richtung die Fallenschräge zeigt.
Produktdetails
-
Beschreibung

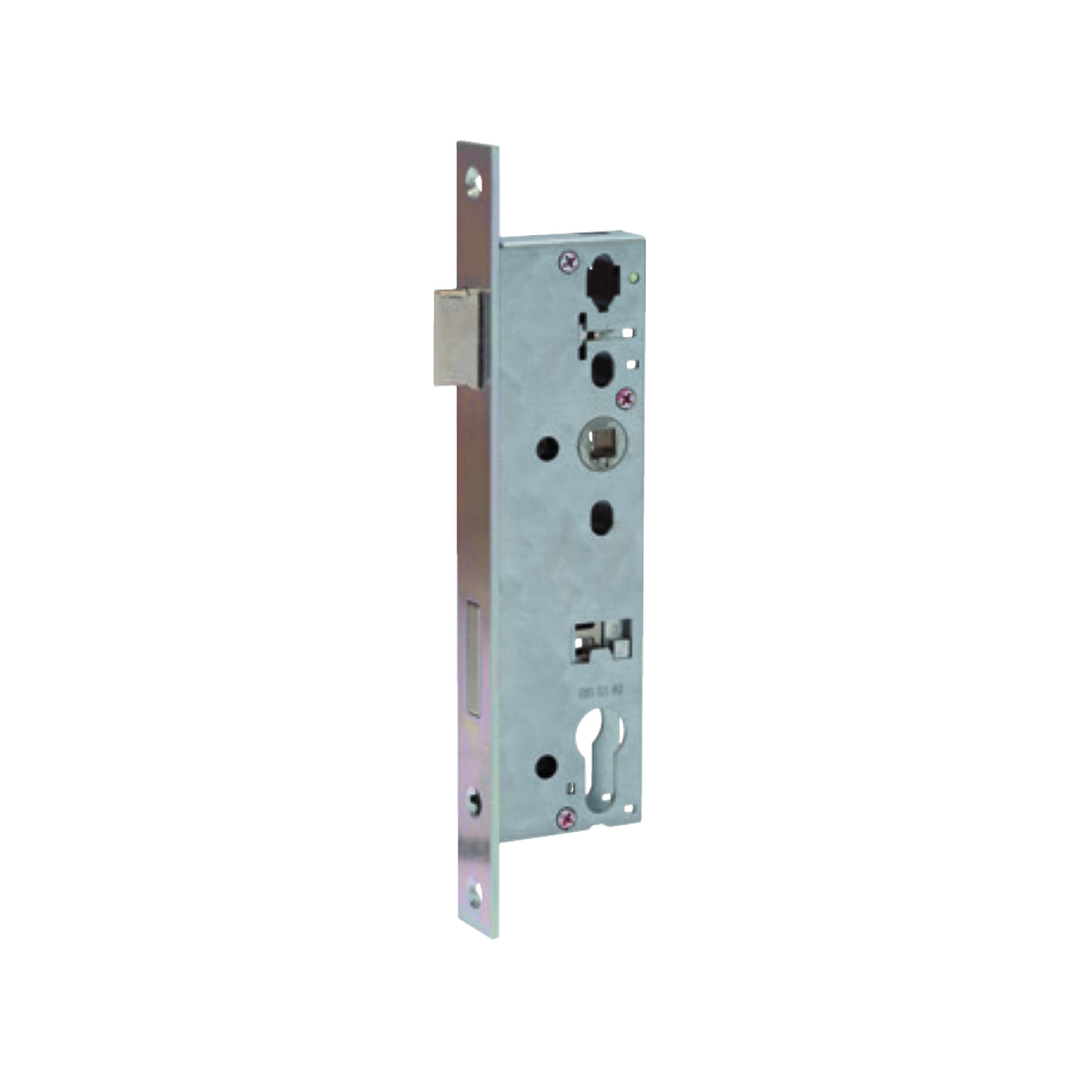

EINSTECKSCHLOSS FÜR ROHRRAHMENTÜREN
Das ABUS ESR PZ ist das Einsteckschloss für Rohrrahmentüren, also schmale Profiltüren aus Aluminium, Stahl oder Kunststoff. Made in Germany, ABUS Security Level 7.
Rohrrahmentüren haben ein schmales Profil und brauchen deshalb ein Schloss mit kurzem Dornmaß. Das ESR PZ gibt es in fünf Dornmaßen, wählen Sie oben das Maß, das zu Ihrer Tür passt:
- Fünf Dornmaße: 25, 30, 35, 40 oder 45 mm.
- Entfernungsmaß 92 mm zwischen Drücker und Zylinder, Vierkant (Nuss) 8 mm aus Metall.
- Für DIN links und DIN rechts: Die Falle ist drehbar, ein Schloss passt für beide Anschlagrichtungen.
- Nach DIN 18251-2, der Norm für Einsteckschlösser in Rohrrahmentüren.
- Falle und Riegel aus Metall, vernickelt. Schlosskasten oben und unten geschlossen, verzinkt.
- Fallenausschluss 11 mm, Riegelausschluss 14 mm.
- Kantiger Stulp 24 × 245 mm, verzinkt. Schlosskasten 187 mm hoch, Tiefe Dornmaß plus 15 mm.
- Für Profilzylinder (PZ-Lochung).
So finden Sie das richtige Dornmaß: Messen Sie an Ihrem alten Schloss von der Vorderkante des Stulps, der Blechleiste an der Türkante, bis zur Mitte des Drückervierkants. Dieser Abstand ist Ihr Dornmaß. Wie Sie Dornmaß, Entfernung und Nuss messen, zeigt der Abschnitt „Richtig messen" weiter unten.
-
Einsatz und Anwendung
Technologie
DIN links oder DIN rechts? So erkennen Sie es
Die Öffnungsrichtung entscheidet, welche Ausführung Sie brauchen. So bestimmen Sie sie: Stellen Sie sich auf die Seite, zu der die Tür auf Sie zu aufschwingt — dort, wo Sie die Türbänder (Scharniere) sehen. Sitzen die Bänder links, ist die Tür DIN links; sitzen sie rechts, ist sie DIN rechts. Beide ABUS-Einsteckschlösser gibt es für DIN-linke und DIN-rechte Türen.
Zum Vergrößern anklicken

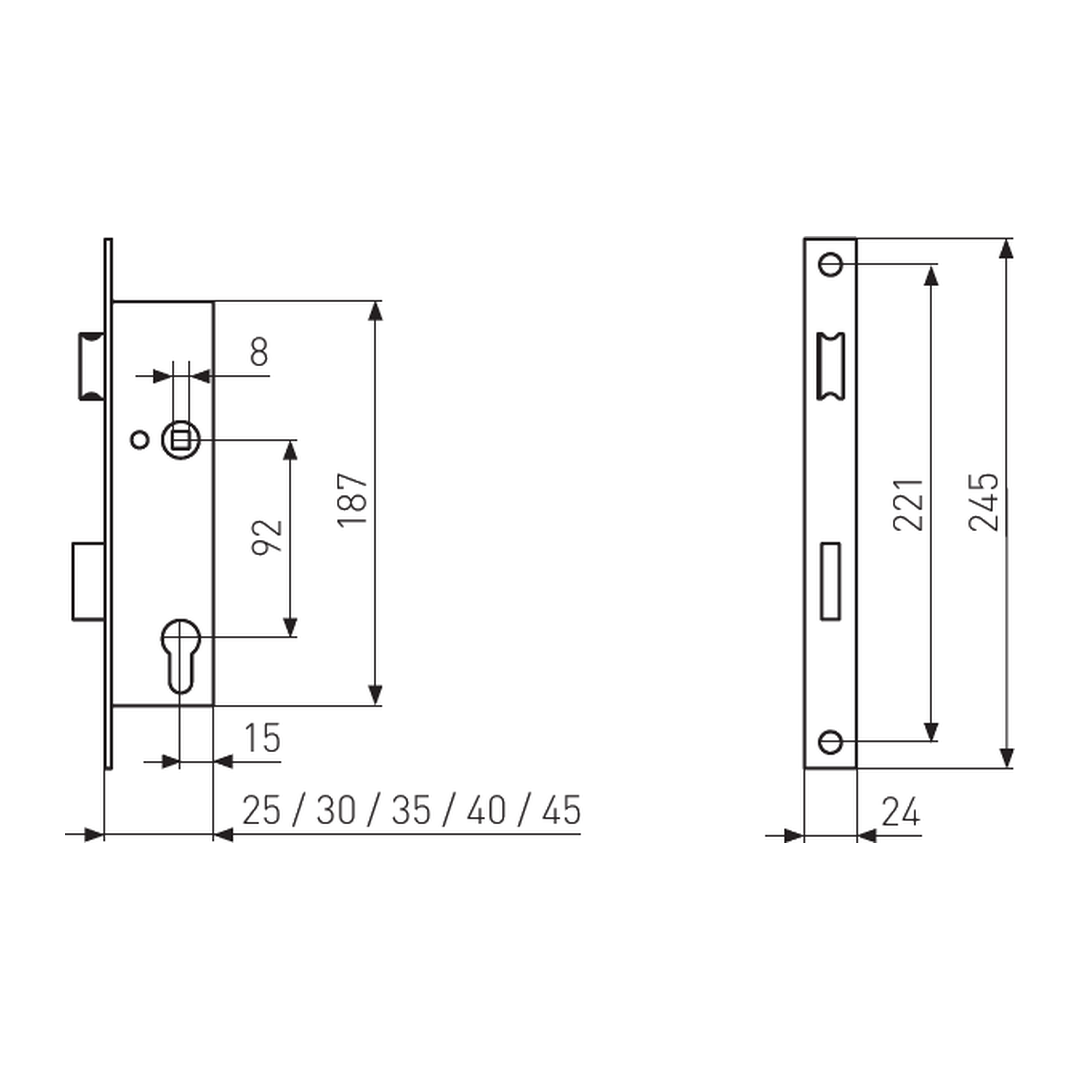

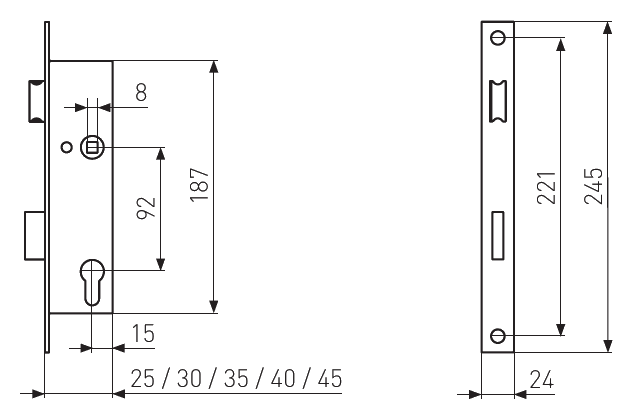

Die Maße dieses Schlosses
Die wichtigsten Werte sind in der Zeichnung eingetragen. Vergleichen Sie sie mit Ihrer vorhandenen Tür:
| Dornmaß Stulp-Vorderkante bis Mitte Drückernuss | 25, 30, 35, 40 oder 45 mm (je nach Ausführung) |
| Entfernung Mitte Drückernuss bis Mitte Zylinder/Verschluss | 92 mm |
| Nuss (Vierkant) Aufnahme für den Drückerstift | 8 mm |
| Stulp Metallleiste an der Türkante (Breite × Länge) | 24 × 245 mm (kantig, verzinkt) |
Entfernungsmaß, Dornmaß und Nussmaß auf einen Blick
Die wichtigsten Maße eines Einsteckschlosses — mit den typischen Werten je Türart:
Wie Sie diese Maße Schritt für Schritt an Ihrer Tür ermitteln, steht oben unter „Richtig messen".
Häufig gestellte Fragen (FAQ)
Passt dieses Einsteckschloss in meine Tür?
Passt dieses Einsteckschloss in meine Tür?
Das entscheiden vier Angaben, die Sie mit den Werten in der technischen Zeichnung oben abgleichen: die Öffnungsrichtung (DIN links / DIN rechts), das Dornmaß, die Entfernung und der Vierkant (Nuss). Stimmen diese mit Ihrer vorhandenen Tür überein, passt das Schloss. Am einfachsten messen Sie am ausgebauten Altschloss. Unsicher? Rufen Sie an — wir gehen die Maße gemeinsam durch.
DIN links oder DIN rechts — wie finde ich das bei meiner Tür heraus?
DIN links oder DIN rechts — wie finde ich das bei meiner Tür heraus?
Stellen Sie sich auf die Seite, zu der die Tür aufschwingt — dort sehen Sie die Bänder (Scharniere). Sitzen die Bänder links, ist die Tür DIN links; sitzen sie rechts, DIN rechts. Wählen Sie oben die zu Ihrer Tür passende Ausführung.
Was bedeuten Dornmaß, Entfernung und Nuss?
Was bedeuten Dornmaß, Entfernung und Nuss?
Drei Maße, die Sie in der Zeichnung oben wiederfinden: Das Dornmaß ist der Abstand von der Vorderkante des Stulps (der Metallleiste an der Türkante) bis zur Mitte der Drückernuss. Die Entfernung ist der Abstand zwischen Drückernuss und Zylinderloch, jeweils Mitte zu Mitte. Der Vierkant (Nuss) ist die Stärke der Aufnahme für den Türdrücker. Alle drei müssen zu Ihrer Tür bzw. Ihrem Beschlag passen.
Wohnungsabschlusstür oder Haustür — welches Einsteckschloss brauche ich?
Wohnungsabschlusstür oder Haustür — welches Einsteckschloss brauche ich?
Für Wohnungsabschlusstüren sind die Modelle der PZ2-/PZ3-Reihe ausgelegt, für Haustüren das ESHT PZ (Made in Germany). Der Unterschied liegt vor allem im Dornmaß und in der Entfernung — welche Werte dieses Modell hat, sehen Sie in der Zeichnung und der Tabelle oben. Bei gemischten oder unklaren Fällen beraten wir Sie gern.
Was kostet der Versand?
Was kostet der Versand?
Innerhalb Deutschlands 3,90 € — ab einem Bestellwert von 50 € liefern wir versandkostenfrei. Versandkosten für Lieferungen außerhalb Deutschlands werden, sofern möglich, im Warenkorb separat angezeigt.
Welche Zahlungsarten kann ich nutzen?
Welche Zahlungsarten kann ich nutzen?
Wir bieten verschiedene Zahlungsdienstleister an und erweitern das Angebot laufend. Die aktuell verfügbaren Zahlungsarten sehen Sie im Checkout.
Wie kann ich zurückgeben oder widerrufen?
Wie kann ich zurückgeben oder widerrufen?
Für Standardartikel gilt das gesetzliche Widerrufsrecht von 14 Tagen. Legen Sie Ihrer Rücksendung bitte den ausgefüllten Retourenschein bei.
